導版式抓斗發展目的： |
| |
本發明係針對國內大口徑場鑄基樁需求日益增加，而習用之鑽掘工法於大型都會區之施工困難與瓶頸，研發此一嶄新之導鈑式抓斗鑽掘工法。以此工法施作之優點有廢土含水量降低運棄較容易、施工場地較乾淨、施工作業空間較小、提供優質回填材料、可施作較高工程效益之方形樁與大口徑基樁施工速度快等。為符合世界環保潮流、且得降低施工成本，為本發明之目的。
|
| |
|
| |
導版式抓斗工法之優點： |
| |
- 廢土含水量降低：大幅降低鑽掘廢土之含水量（尤其是粘土），棄土車次成本降低。
- 棄土較容易：大部分台灣北部棄土場不願收受含水量高之泥漿。
- 場地較乾淨：毋需挖掘反循環水路，場地更為乾淨。
- 場地較小：可使用土桶，毋需開挖沉澱池，基本施工作業空間可較小，約12M ×20M，適合狹小之工地施工。
- 優質回填材料：空打若以原土回填，可提供較優質之空打回填材料。
- 可施作方形樁：相同體積之方形樁較圓形樁提供較大摩擦面積。
- 大口徑基樁施工速度快：超大口徑基樁（∮2M以上）施工速度較反循環工法快。
|
| |
|
| |
導版式抓斗工法之限制： |
| |
- 岩盤地層抓取不易：必要時須引孔。
- 樁徑較小之基樁施工速度較慢：樁徑∮ 1.5M以下基樁因每斗抓掘量少，施工速度較反循環工法慢；但樁徑超大口徑基樁（∮2M以上），施工速度則較快。
- 鑽掘操作手之技術是基樁垂直度最主要關鍵：熟練之操作手，可達成一般工程要求之垂直精度1/200~1/300。
- 無法直接擴座：必要時用反循環擴座鑽頭擴孔。
|
| |
|
| |
影音工法說明： |
| |
|
| |
|
| |

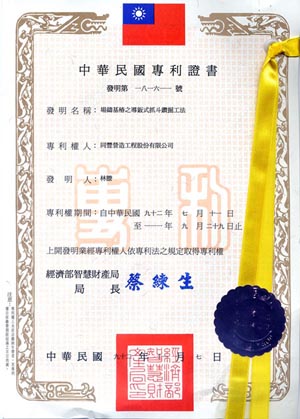

專利證書： |
| |
|
